Sous-marin nucléaire d'attack Russe l'Akula (Requin)
Unités en service : DELFIN, BRATSK, MAGADAN, PANTERA, VOLK, KUZBASS, LEOPARD, TIGR, SAMARA, NERPA



(http://worldnavy.info/photogallery/nuclear_submarines/akula_1.html)[SIZE=7][SIZE=1][SIZE=1][SIZE=14][SIZE=1][FONT=Times]

Classification: Podvodnaya Lodka Atomnaya (PLA)
Nuclear Powered Submarine

Designer: G.N. Chernyshev at Malakhit
# Builders: Zavod imeni Leninskiy Komsomol, Komsolol'sk-na-Amur
# Sevmashpredpriyatiye, Severodvinshk

Déplacement (tons): 5,700-7,500 tons Surfaced
7,900-9,100 tons en plongée
7,900-9,500 tons Submerged - Akula II
vitesse (nds):
20 knots surfaced
28-35 knots submerged
profondeur maximale
1,475 feet Maximum Safe Depth
1,804 feet Never-Exceed Depth
1,970-2,160 feet Crush depth

Dimensions (m):
108.0 meters long
111.7 meters long
13.5 meters beam
9.6 meters draft

Propulsion:
1 190 MW OK-650B pressurized water nuclear reactor
1 OK-7 steam turbine 43,000 shp
2 OK-2 Turbogenerators rated at 2,000kw
1 7 bladed propeller

Endurance
4,500 full power hours
80 days stores edurance

équipage: 51-62 [25 officers / 26 enlisted]

Armament:
Missiles: 21 /81R (SS-N-15) or Vodopad (SS-N-16)
# Torpilles: total de 40 armes 4 21-in (533-mm) torpedo tubes
# 4 26-in (650-mm) torpedo tubes (bow)
# 6 external tubes [Improved Akula and Akula II]

# Systems:
Chiblis Surface Search Radar
# Medvyedista-945 Navigation system
# Molniya-M Satellite communications
# MGK-80 (?) Underwater communications
# Tsunami, Kiparis, Anis, Sintez and Kora Communications antennas
# Paravan Towed VLF Antenna
# Vspletsk Combat direction system
#
Sonars
MGK-503-M Skat active/passive suite
# Akula flank arrays
# Pelamida towed array
# MG-70 mine detection sonar

# Countermeasures
Bukhta ESM/ECM
# 2 MG-74 Korund noise simulation decoys (torpedo-sized)
# MT-70 Sonar intercept receiver
# Nikhrom-M IFF

http://www.scs-dangerouswaters.com/demo.html

L'USS Nautilus (SSN-571) fut le premier bâtiment à propulsion nucléaire de l'histoire, il s'agit d'un sous-marin nucléaire d'attaque de l'US Navy.

Ainsi nommé en hommage au Nautilus de Jules Verne, il a été conçu grâce aux travaux du physicien Philip Abelson, puis lancé par Harry S. Truman en 1951 (date à laquelle le congrès américain a donné son accord pour le lancement du programme), et inauguré par le président Eisenhower en 1954.

Le "Nautilus" réalise sa première sortie en mer le 20 janvier 1955, depuis le chantier naval Electric Boat de Groton dans le Connecticut. Il mesure 91 mètres de long pour plus de 3 000 tonnes. La propulsion nucléaire lui procure une autonomie sans précédent (plusieurs semaines d'immersion et jusqu'à 140 000 kilomètres en vitesse "de croisière"). En août 1958, il sera le premier bâtiment à naviguer sous la calotte glacière du pôle Nord, avant de cesser toute activité en 1980. Il à été désigné comme site historique en 1982 et il à été transformé en navire musée.

(http://fr.wikipedia.org/wiki/USS_Nautilus_%28SSN-571%29)

image commémorative du centenaire de la marine Suédoise

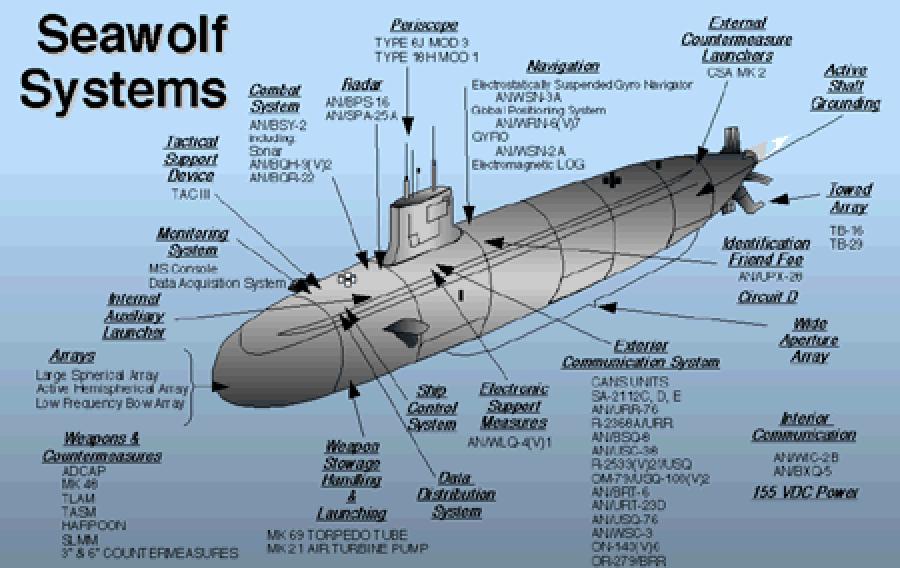

le matos du saewolf

Sous marin de classe Seawolf
Caractéristiques techniques
Type : Sous-marins nucléaires d'attaque
Longueur : 107,60 m(Seawolf)
Maître-bau : 12,90 m
Tirant d'eau : 10,94 m
Déplacement : 7 460 t (surface), 9 138 t (plongée)
Propulsion : 1 réacteur à eau pressurisée S 6 W General Electric, 1 moteur électrique de propulsion, 1 pompe-hélice
Puissance : 45 500 cv (33 440 kW)
Vitesse : 45 nœuds
Profondeur : 600 m
Caractéristiques militaires
Armement : 8 tubes de 660 mm (30 pouce) avec 50 torpilles et missiles Sub-Harpoon & Tomahawk
Autres caractéristiques
Électronique : Mât optronique BVS-1 (caméra infrarouge, télémètre laser, ect)
1 radar BPS-16
1 sonar BQG-5 D ou BQQ-10
1 sonar remorqué TB-16
1 sonar remorqué TB-29
Advanced Conformal Sonar Acoustic System (ACSAS)
1 détecteur radar BLD-1DF
Systéme de commandement et de combat BSY-2
Système de transmissions par satellite
Équipage : 12 officiers + 121 h.

Le sous marin Russe de classe tyhoon

Type : Sous-marin nucléaire lanceur d'engins
Longueur : 172 m
Maître-bau : 23,3 m
Tirant d'eau : 11 m
Déplacement : 23 200 t en surface, 48 000 t en plongée
Propulsion : 2 réacteurs à eau pressurisée OK-650
Puissance : 90 000 chevaux
Vitesse : 25 nœuds en plongée, 12 nœuds en surface
Profondeur : 400 m
Caractéristiques militaires
Armement : 20 RSM-52 (missiles stratégiques)
2 tubes lance-torpille de 650 mm
4 tubes lance-torpille de 533 mm
Rayon d'action : 120 jours en mer
Autres caractéristiques
Équipage : 160 hommes
